HT 系列 電子級 氣動雙隔膜泵浦 |
|
 |
|
用於市面上常使用酸液與氫氧化物之輸送，作動零件皆由特殊 PTFE-TFM
所組成，彈性極佳與平滑無氣孔設計，最大耐溫可達 130°C。
HT系列(PTFE) HT20、HT50、HT80、HT100 |
||||
| 泵浦尺寸 | 20 | 50 | 80 | 100 |
|---|---|---|---|---|
| 出入口尺寸(NPT) | 3/8" | 1/2" | 3/4" | 1" |
| 氣源出口(NPT) | 3/8" | 3/8" | 3/8" | 3/8" |
| 最大流量(LPM) | 28.5 | 46 | 62 | 71 |
| 操作壓力(Bar) | 1-7 | 1-7 | 1-7 | 1-7 |
| 最大耐溫 | 130°C | 130°C | 130°C | 130°C |
| 最大容許粒徑 | 0.5mm | 0.5mm | 0.5mm | 0.5mm |
| 單次循環量(L) | 0.06 | 0.13 | 0.21 | 0.24 |
| 自吸能力(乾) | 2mwc | 2mwc | 2mwc | 2mwc |
| 自吸能力(濕) | 5mwc | 5mwc | 5mwc | 5mwc |
| 重量 | 8.6kgs | 8.6kgs | 12.5kgs | 12.5kgs |
HT20性能曲線圖 |
 |
※測試條件：室溫純水，全開出入口內徑14.2mm，氣源管內徑4mm。 ※性能曲線會依實際使用而有所變動。 ※全開入口內徑：9.5mm，出口內徑9.5mm，氣源管內徑4mm， 得最大流量19.9L/min。 |
 圖片放大 |

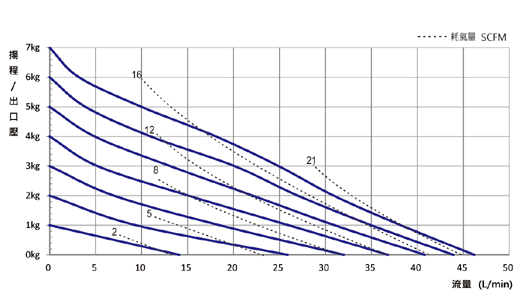

HT50 性能曲線圖 |
 |
※測試條件：室溫純水，全開出入口內徑18mm，氣源管內徑4mm。 ※性能曲線會依實際使用而有所變動。 ※全開入口內徑：9.5mm，氣源管內徑4mm，得最大流量23L/min。 |
| 圖片放大 |

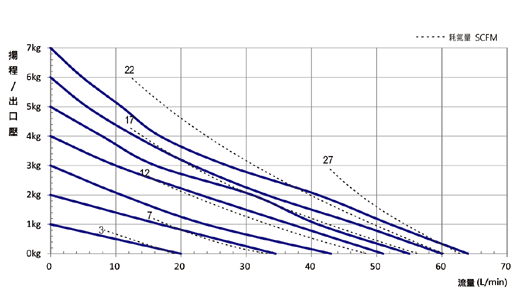

HT80 性能曲線圖 |
 |
※測試條件：室溫純水，全開出入口內徑22.3mm，氣源管內徑4mm。 ※性能曲線會依實際使用而有所變動。 ※全開入口內徑：16mm，氣源管內徑4mm，得最大流量59L/min。 |
| 圖片放大 |

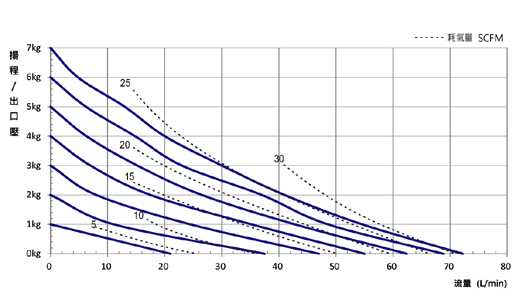

HT100性能曲線圖 |
 |
※測試條件：室溫純水，全開出入口內徑30.4mm，氣源管內徑4mm。 ※性能曲線會依實際使用而有所變動。 ※全開入口內徑：23mm，氣源管內徑4mm，得最大流量67L/min。 |
| 圖片放大 |
DINO Bellows HT20 外型尺寸圖 |
 |
※圖片單位:mm |
DINO Bellows HT50 外型尺寸圖 |
 |
※圖片單位:mm |
DINO Bellows HT80 外型尺寸圖
|
 |
※圖片單位:mm |
DINO Bellows HT100 外型尺寸圖 |
 |
※圖片單位:mm |
 |
如何正確選擇泵浦，應考慮以下因素 |
|
|
