汽動雙隔膜幫浦

品牌： ARO(內附詳細資料)
VERDER(內附詳細資料)
MARATHON(內附詳細資料)
DINO BELLOWS(內附詳細資料)
SANDPIPER(內附詳細資料)
ALMATEC(內附詳細資料)
GRACO
YAMADA
TOPFLO
Yuan Sun
PTC PUMP(PTCXPUMP)
DYISHENG


　　　　　　　　　　　　　

ALMATEC FUTUR-系列 氣動雙隔膜泵浦

最新第四代機型
FUTUR系列特點一覽表

Class 100 等級
此系列有四種材質（T,H,E,S）可供選擇

整台泵浦結構無任何金屬零件(T,H,E)，無金屬離子析出

泵浦耐溫最高可達200°C

專利設計空器控制閥組PERSWING PR不需潤滑，免保養。

接液部本體零件光滑潔淨，無任何O-ring、軸封

液體直接流經接液中心部，只有一塊主體中心部接液

透過穩定的氣壓量可得到穩定的流量

單片膜片式無固定壓板

膜片使用一億次，依然光滑如新

主體皆以手工車製而成

無固定零件，例如螺絲、螺帽、或束環，組裝、拆卸簡單

每種材質和尺寸的泵浦都有適合的脈衝吸收器

脈衝吸收器或衝程計數器容易加裝低噪音

此系列泵浦使用於輸送純液，全機保固兩年

膜片一體成型，堅實平滑耐磨損，接液面積小，表面光滑不殘留，無架橋。

膜片材質PTFE-TFM為極高純度，高密度聚四氟乙烯組成，耐抗性佳，壽命長
PERSWING PR空氣控制系統

空氣控制系統的目的，在確保自動操作並非由膜片的移動來直接控制。衝程結束時會自動反轉，膜片重新吸入液體而另一片膜片排放液體，循環周而復始

FUTUR系列氣動雙隔膜泵浦均配裝專利的空氣控制閥組

無金屬的氣動室引導作業控制系統確保主要活塞精確的反轉並具有低雜音的特色僅有兩個活動零件保證絕無死角，不需保養，不需潤滑，整套系統便於更換

為精確的控制系統，故需乾淨無油的壓縮空氣以確保其發揮最佳作用
脈衝吸收氣和特殊裝備

高效能脈衝吸收器，它簡單的以螺牙鎖在泵浦上，不需其他連接裝置

每種尺寸的泵浦都有適合的脈衝吸收器，即使是水平式出入口，脈衝吸收器亦可輕易的安裝泵浦上

脈衝吸收器為自調適，它們有自己的壓縮空氣出口，由泵浦連接裝置供應空氣，因此泵浦及脈衝吸收器永遠以相同的空氣壓力運作

膜片只是做為流體與空氣室之間的障壁，故永遠無負載。若流體側的壓力上升，則另一側膜片的壓力亦將升高。自動的調整到膜片的最佳設定並確保良好的緩衝效果

FUTUR氣動隔膜泵浦可加裝膜片監視器並可能經由消音器溢出，可經由膜片監視器有效的預防。中間氣室裡裝置感應器以計算衝程數

塑化材質的FUTUR能選擇法蘭口連接裝置，由不銹鋼做成的FUTUR S VCR連接裝置也可使用

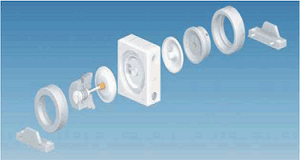

設計上的特點

FUTUR 系列的泵浦是自吸式氣動隔膜泵浦，可耐空轉。空氣室位於兩側，只有中心部會接觸到液體，並降低到只有兩個轉彎處，減少藏污、污染的可能

FUTUR 系列的泵浦沒有固定零件，例如：螺絲、螺帽、或束環。在空氣室中心部之間的一系列裝置是主要的架構構件，可耐空轉、顆粒不會附著於接液部上。

FUTUR T
當輸送酸液和氫氧化物時，侵蝕液體的抗性是重要的，所以堅固的接液面是由特殊的PTFE-TFM所組成的，和一般的PTFE比較，具有更高的抗拉強度和表面密度，此種材質的零件是平滑和無氣孔的，減少粒子的產生，無任何金屬零件且可耐高溫到130°C。
材質 接液中心部 PTFE-TFM
側邊空氣室 UPPE
泵浦尺寸 10,20,50,100
適用液體 酸液和氫氧化物

FUTUR E
輸送污泥的泵浦須具耐磨性，UPPE (純聚乙烯)是最適合的材質，極高分子變化、高密度聚乙烯有高度耐磨損性(比鋼高)，好的耐衝擊力，並且禁得住淤漿粒子的進入。好的化學特性允許同時處理兩個基本和酸化學性能的污泥。FUTUR E 也是無金屬的；液體的最大允許溫度是70°C。
材質 接液中心部 UPPE
側邊空氣室 UPPE
泵浦尺寸 20,50,100,200
適用液體 雜質 污泥


FUTUR H
使用於高溫度的酸液和氫氧化物，側邊空氣室是由含石墨的PTFE組成的，可耐高溫到200°C。
材質 接液中心部 PTFE-TFM
側邊空氣室 含石墨的 PTFE
泵浦尺寸 10,20
適用液體 較高溫度的酸液和氫氧化物

FUTUR S
不鏽鋼SS 316 L的泵浦適用於輸送溶劑、溶劑的混合物和清除劑。FUTUR S 只使用含碳量低的不鏽鋼。接液中心部為手工車製並拋光，故表面無任何毛孔。可耐高溫到130°C。
材質 接液中心部 不鏽鋼 SS 316 L
側邊空氣室 含石墨的 PTFE
泵浦尺寸 20,50
適用液體 溶劑(清除劑)
技術資料
泵浦尺寸 10 20 50 100 200
出入口尺寸(NPT) 3/8" 1/2" 1" 1 1/4" 1 1/2"
氣源入口尺寸(NPT) 1/4" 1/4" 1/4" 1/4" 3/8"
Air classification
符合 ISO-DIS 8573-1：
顆粒成分　等級
水 成 分　等級
油 成 分　等級

2
3
3

2
3
3

2
3
3

2
3
3

2
3
3
自吸能力，乾 (mWC) 1 2.5 3.5 4 4.5
自吸能力，溼 (mWC) 8 9 9 9 9
最大耐壓力 (bar) 6 6 6 6 6

最大操作溫度(°C)
泵浦型號 FUTUR H FUTUR T FUTUR E FUTUR S
at max. 6 bar 100 100 70 130
at max. 5 bar 130 110 70 130
at max. 4 bar 150 120 70 130
at max. 3 bar 180 130 70 130
at max. 2 bar 200 130 70 130

泵浦尺寸
泵浦尺寸 10 20 50
長/寬/高 (mm)
泵浦型號 H, T, E
泵浦型號 S
185×114×130
---
201×150×167
201×124×153
246×200×222
246×170×205

泵浦尺寸
泵浦尺寸 100 200
長/寬/高 (mm)
泵浦型號 H, T, E
泵浦型號 S
303×260×265
---
374×330×345
---

搭配脈衝吸收器的泵浦
泵浦尺寸 10 20 50
長/寬/高 (mm)
泵浦型號 H, T, E
泵浦型號 S
185×114×245
---
201×150×282
201×124×265
246×200×354
246×170×327

搭配脈衝吸收器的泵浦
泵浦尺寸 100 200
長/寬/高 (mm)
泵浦型號 H, T, E
泵浦型號 S
303×260×248
---
374×330×577
---
　　ALMATEC 保證此性能數據，經過 DIN 1944, Stage III 認證，此資料為以水測試。

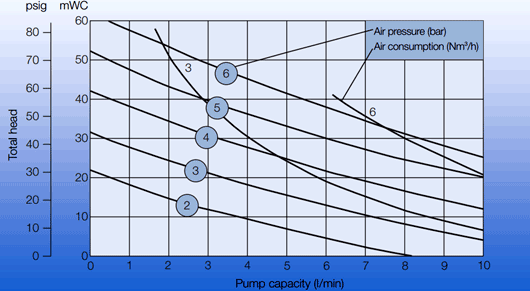

ALMATEC FUTUR 10 性能曲線圖
圖片放大

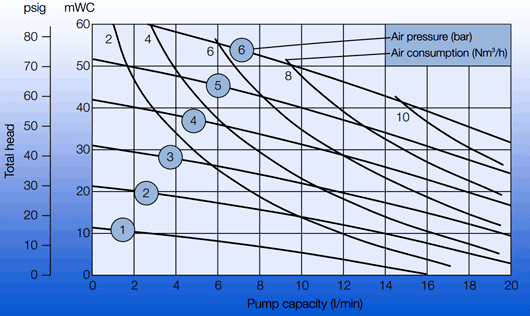

ALMATEC FUTUR 20 性能曲線圖
圖片放大
ALMATEC FUTUR 50 性能曲線圖
圖片放大

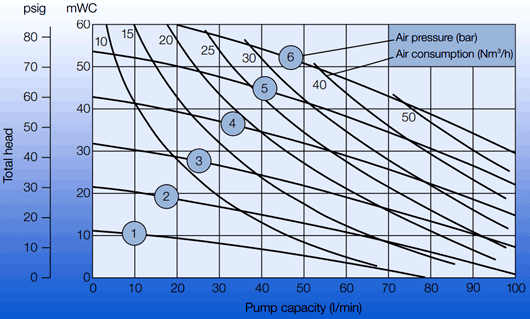

ALMATEC FUTUR 100 性能曲線圖
圖片放大
ALMATEC FUTUR 200 性能曲線圖
圖片放大



























　　　　　　　　　　　　　　　
